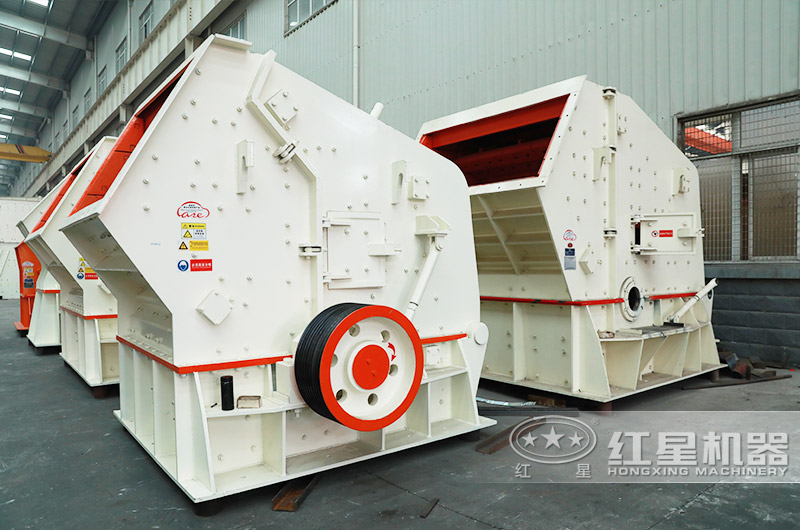

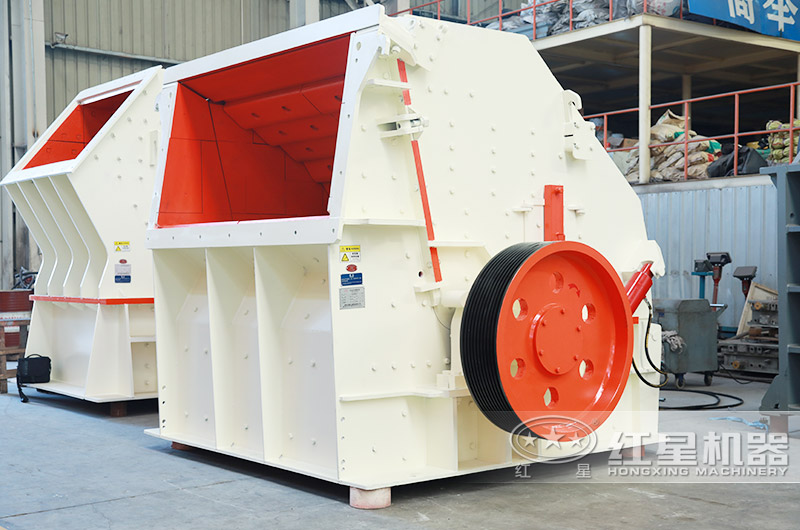

反擊式破碎機有三段折線反擊板。其排料口小，β角也較小，所以反擊板與漸開線離得較近。第二段反擊板更接近漸開線，從A點拋射出去的物料，基本上與第一段反擊板呈垂直方向，δ≈2°。當板錘大約轉過20°，物料被拋射的方向與第二段反擊板正碰撞；當板錘大約轉過40°，物料被拋射的方向與第三段反擊板正碰撞。

根據反擊板實際磨損情況可知，破碎腔從A點涉嫌的反擊板上交點起網下到反擊板排料口這個區段是物料重要破碎段，特別是在反擊板排料口附近更主要。

綜合以上分析不難找到折線反擊板設計方法：對具有兩端反擊板的，根據δ=0°和給料口尺寸B布置第一段反擊板。從A點板錘轉過的25°，再去δ=0°，以及考慮到第一級反擊板最小排料口尺寸e=0.1D和θ=15°以及γ=60°便可確定第二段反擊板的位置。

第二季反擊板位置的確定方法是：

過第一級反擊板排料口作第一條水平線與第二段反擊板表米相垂直，并格局第二段反擊板最小排料口尺寸e=0.01D便可確定第二級反擊板位置。

對于具有三段反擊板的，根據δ=0°給料口尺寸B布置第一段反擊板。板錘轉過的20°，再取δ=0°，布置第二段反擊板。板錘轉過約40°，再取該點δ=0°以及考慮e和θ=19°布置第三段反擊板。第二級反擊板的第二段反擊板，根據γ≈73°確定。

第三段反擊板的位置可根據排料口尺寸e=0.01D和θ=66°ˉ77°確定，在條件允許的情況下，對中細破碎機θ值宜取較大值，這樣能更好地提高產品質量。折線反擊板結構簡單，制造容易。
